semiconductor-based radiation detector

Mn-Te binary 시스템의 phase diagram 이다. Mn이 과다한 시스템의 경우, 다양한 구조와 조성비가 매우 복잡하게 나타난다. 여기서는 Te과다 시스템에 대한 phase diagram만 요약하여 정리한 것이다. MnTe phase diagram에서 특이한 사항은 Mn과 Te의 조성비에 따라서, MnTe, MnTe+MnTe2 혼합, MnTe2, MnTe2 +Te 의 다양한 형태로 합성이 된다. Mn은 산소와의 반응도가 매우 높아, 고온에서 석영관을 이용해 합성할 경우, 석영이 SiO 혹은 Si의 형태로 변형이 되어 석영관이 파손되는 경우가 빈번하다. 이러한 이유로 MnTe는 주로 고순도 탄소봉을 이용해 합성을 해야한다.

CdTe와 CdSe 화합물의 phase diagram 이다. [A. J. Strauss and J. Steininger, “Phase diagram of the CdTe-CdSe pseudobinary system,” Journal of The Electrochemical Society, vol. 117, no. 11, p. 1420, 1970.] CdTe는 zincblende 구조 (cubic)이고, CdSe는 wuritize 구조 (hexagonal)로, CdSe0.1Te0.9의 eutetic point는 1092도 정도이다. CdSe의 구성비가 대략 20%를 넘어서면서, 결정성장시 phase transiton을 거쳐 hexagonal 구조를 가질 확률이 거치게 된다. 대략, CdSe의 몰퍼센트가 6..

Pulse height spectra of Eu-152 taken with planar CdZnTeSe detector. All the gamma peaks of Eu-152 lower than 344 keV are clearly visible. The interaction probability of photon which higher thatn 344 keV is nearly zero, thus higher energy gamma peaks than 344 keV are not detectable.

쌓기 결함 혹은 적층결합 (stacking faults)은 CdTe 기반 화합물 반도체의 격자 배열(matrix)에서 흔히 관측되는 결함이다. 쉽게 말하면, 분자 혹은 원자가 적층 되는 과정에서 원자나 분자가 정상적인 적층에서 길게 어긋나는 것을 의미한다. 적층 결함의 폭은 내부 층과 외부층 사이의 끓어짐에 의해서 결정이 된다. 적층결함은 결정내에서 소성 변형 (plastic deformation)을 유발시키고, 이러한 변형은 전위 루프(dislocation loop) 혹은 부적합 전위(misfit dislocation)의 형태로 나타난다. CdTe/CdZnTe에서 적층결함은 intrinsic 과 extrinsic 의 두 가지 형태를 가지고 있다. Intrinsic 적층결함은 쌓이는 순서의 오류로 인해 ..

In my experience, the material purity should be exceed more than 6N to be a detector. Because commercial TlBr has a purity of 4N, it is necessary to improve the purity of TlBr before makeing the radiation detector. The zone purification method which uses the difference in solubility of impurities in liquid and solid, is the most common method for increasing the purity of a material to the 6N gr..

Attached figure shows spine image of phantom from T5 to T2. A bone mineral density (BMD) test measures how much calcium and other types of minerals are in an area of your bone. This test helps your health care provider detect osteoporosis and predict your risk for bone fractures. Most convention BMD test use dual energy X-ray absorption (DEXA) method, that is, low and high energy X-ray to obtain..

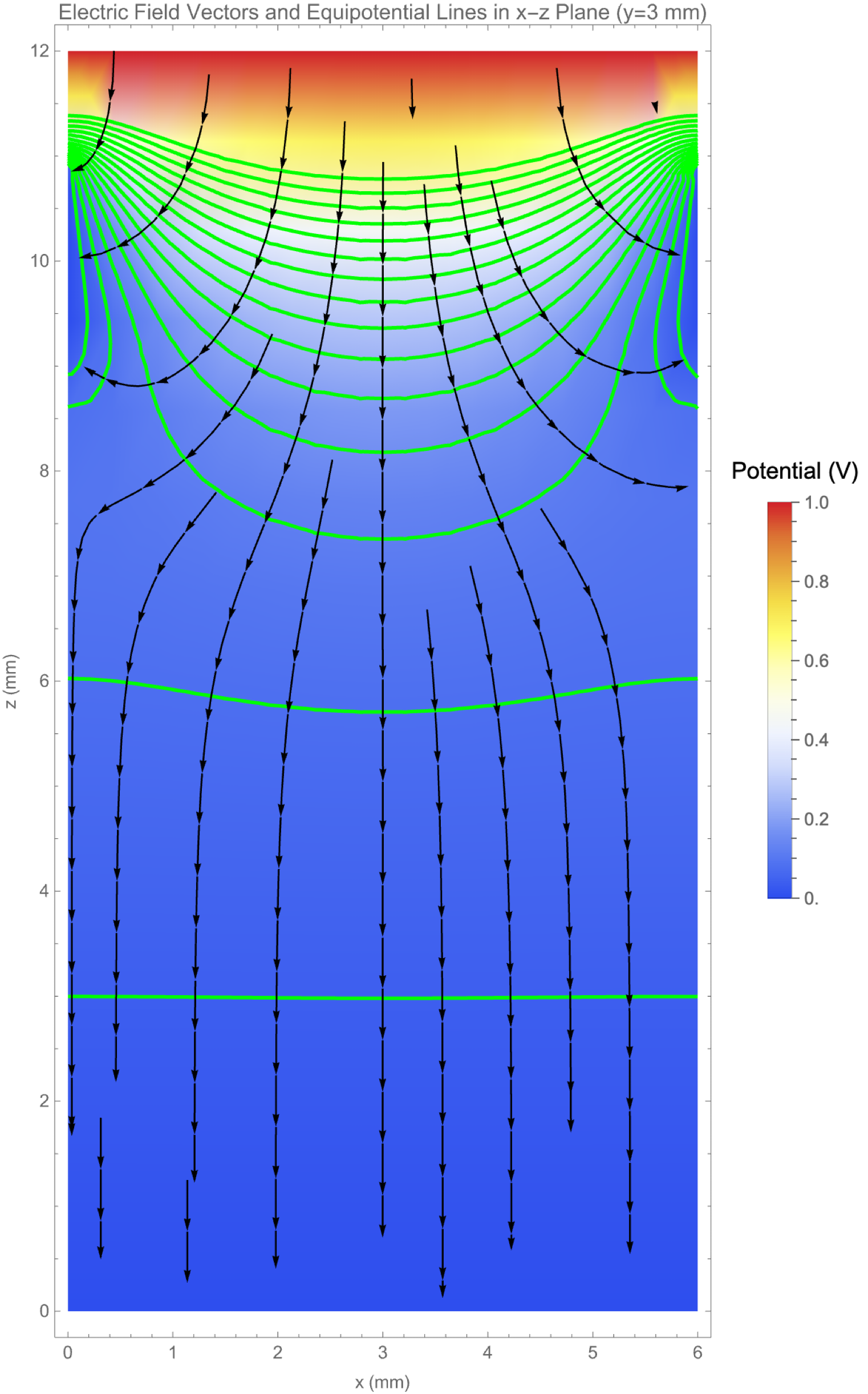

Pulse height spectra for the several radioisotope taken with 5x5x11 mm3 Frisch-grid CdMnTeSe detector. It was taken for 120 s at 300K.

It was taken by CdZnTeSe planar detector with 10x10x2 mm3 size. The detector thickness was not enough to interact with 300 keV photons so their count is very low compared to low energy gamma spectra of 31 and 81 keV. It is surprising in large counts scale, high energy spectra does not appear at all but typical spectra of Ba-133 is still exist.

The ballistic deficit effect in radiation spectroscopy systems refers to the incomplete integration of the output signals of radiation detectors, which can deteriorate the performance of systems employing detectors with large variations in the duration of their output signals. Any real pulse rises from zero to its peak in a finite time Tr and there will be a difference between the output and inp..

적외선 (Infrared)은 크게 으로 나눌 수 있다. 그 중 근적외선 (Near Infrared)은 750 - 2,500 nm 영역 사이의 빛으로서 가시광선 (Visible)과 중간 적외선 (Mid IR) 사이에 위치한다.모든 적외선 영역의 빛은 분자와 상호작용을 일으키며, 분자 내 다양한 화학 결합은 그들 고유의 진동 에너지와 일치하는 파장의 빛을 흡수한다. 이 빛의 흡수 정도는 분자의 구조/농도와 직접 연관되어 있어 분자에 대한 정보를 제공한다. 빛의 파장을 기준으로 다음의 식을 도출할 수 있습니다. Ｅ = ｈν[J] [ｈ는 Planck 상수, ν는 진동수] ,ｃ = νλ[m/s] [ｃ는 빛 속도, λ는 ｍ 단위에서의 파장] ,１[eV] = e[J] [e는 기본전하：1.6×10^-19[c]） 위의 ..

The X-ray image of Pterophyllum scalare (small fish) taken with semiconductor detector based MPX3RX. Pixel size is 55 um. This image was presented SPIE 2014 by M. Fiederle.

The revealing of dislocation with Nakagawa etchant in CdZnTe crystal. Due to the different etching rate of metal (Cd) and non-metal (Te), dislocation defects region appears as triangular shape.
